Lab 1.1 Cara Konfigurasi Static Route Pada CPT

STATIC ROUTE

QUOTE : -JANGAN ADA COPAS DIANTARA KITA- : QUOTE



Oke kembali lagi bersama saya , tentunya di blog skyblues2 , setelah sekian lama tidak update , akhirnya saya on lagi , kali ini saya akan membahas STATIC ROUTE , apa itu STATIC ROUTE ? STATIC ROUTE adalah sebuah router yang memiliki tabel ip statik yang di kkonfigurasi secara manual oleh para administrator jaringan . Cara router sampai ke tujuan dengan jalur yang sudah ditentukan  oleh administrator jaringan. Ya mungkin itu adalah definisi dari yang apa saya pahami , mungkin jika salah bisa diperbaiki di kolom komentar ;) ..

Oke STATIC ROUTE saya kali ini menggunakan aplikasi CISCO PACKET TRACER (CPT) yang bisa kalian ambil atau comot di mbah gugel . Sebelum kita memulai ada baiknya kita perhatikan urutan dari konfigurasi IP ROUTE .

gambar1(SR-SB2-DL)


kotak biru ( ip network tujuan )
-maksudnya kemana tujuan dari ip network yang akan kita konfigurasi routing


kotak merah ( subnet ip network tujuan )
-maksudnya adalah subnet dari ip network tujuan yang akan kita konfigurasi routing


kotak hijau (ip tetangga/next hop/ip sebelah)
-maksudnya adalah ip yang berada tepat disamping interfaces yang sedang kita lakukan konfigurasi


Seperti penjelasan diatas , itulah kuncinya , jika kalian paham dengan gambar diatas , insyaallah konfigurasi ini akan mudah nantinya.

Oke daripada membuang banyak waktu dan huruf karena saya juga males untuk ngetiknya mari kita mulai saja :

1.  buat topologi



gambar2(SR-SB2-DL)

ya , memang sebelum mengkofigurasi kita harus membuat topologinya , jika tidak ada topologi apa yang mau kita konfig ?   repot kan jadinya... ini topologi yang saya pakai , saya memakai 4 router tipe 1841 ,serta kabel yang menghubungkan adalah tipe cross, sbenarnya topologi nya juga tidak harus begini , jadi kalian bisa kreasi sendiri sesuai dengan kebutuhan , bisa kalian kembangkan atau mungkin malah disusutkan ...

2. Konfigurasi router hostname , dan ip interfaces

a. Router Jakarta

gambar3(SR-SB2-DL)

setelah membuat topologi , lanjutkan dengan mengkonfigurasi router1 ( disini saya beri nama hostnamenya JAKARTA ) seperti ini...

disitu ada command 'line vty 0 4' yang fungsinya untuk  mengaktifkan password pada line virtual terminal, agar hanya orang yang mengetahui/ memiliki password yang bisa mengakses router melalui line virtual terminal. Router maksimal hanya memiliki 5 buah line virtual terminal (vty), jika kalian tidak menggunakannya tidak apa apa.

b. Router Bandung

gambar4(SR-SB2-DL)

setelah selesai dengan konfigurasi router1 , maka lanjutkan konfigurasi di router ke 2 , bedanya disini kita mengatur 2 ip , kenapa ? karena kita menggunakan 2 interface.

C.Router Semarang

gambar5(SR-SB2-DL)

hampir sama seperti saat kita konfigurasi router2 tadi , hanya saja ip-nya yang berbeda.

D. Router Surabaya

gambar6(SR-SB2-DL)

untuk konfigurasi yang ini , hampir sama juga dengan konfigurasi router1 hanya beda ip.

Penjelasan yang mungkin anda akan butuhkan :

a. konfig 'line' , 'login local' , 'enable' , serta 'username' itu dibutuhkan untuk masuk kembali ke router yang dikonfig jika anda memang keluar dari router tersebut.

b. 'no shut' memungkinkan untuk menyalakan/mengaktifkan port yang telah dimasukkan ip.

c. ip , subnet , hostname, interface bisa anda ubah sesuai dengan kebutuhan.

oke lanjut ..............................

setelah masing masing interface di setting ip, maka selanjutnya adalah membuat IP ROUTE , sudah paham kan dengan pola yang diatas ? jika paham oke kita mulai.. jika tidak silahkan dilihat lagi dan dipahami lagi

3. Konfigurasi IP ROUTE

A. Router Jakarta



gambar7(SR-SB2-DL)

 Gambar diatas (kotak biru) merupakan contoh konfigurasi ip route ? apa fungsinya ? untuk menghubungkan router yang berbeda network agar bisa saling berkoneksi....

dan ini adalah hasil ip route Jakarta ( tabel ip statis routing ) , bisa dicoba dengan mengetikkan 'sh ip route' di privilege mode.

gambar8(SR-SB2-DL)

 yang dikotak merah merupakan inisial dari ip router yang sudah dikonfigurasi , 'C' kepanjangan dari Connected sedangkan 'S' kepanjangan dari Static yang berarti itu adalah interface yang dikonfigurasi static route.




B. Router Bandung

gambar8(SR-SB2-DL)

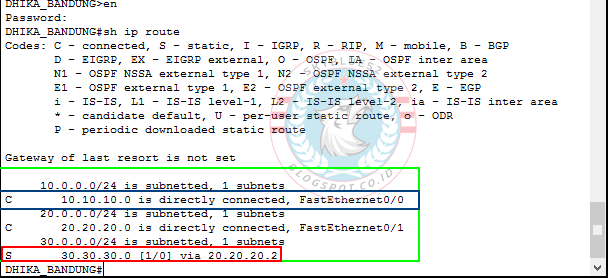

gambar9(SR-SB2-DL)

kotak hijau (semuanya) adalah tabel ip static routing
kotak biru (C) menandakan interface Fast Ethernet 0/0 sudah terhubung
kotak merah (S) menandakan ip network 30.30.30.0 sudah terkoneksi dengan ip network router jakarta melalui ip 20.20.20.2.

begitulah kira kira penjelasannya , dan sama dengan yang dibawah ini :



C. Router Semarang

gambar10(SR-SB2-DL)

sh ip route pada router semarang :

gambar11(SR-SB2-DL)

D. Router Surabaya

gambar12(SR-SB2-DL)

sh ip route router surabaya

gambar13(SR-SB2-DL)

setelah selesai semua maka tahap selanjutnya adalah pengecekan / pembuktian kalau semua router sudah saling terhubung, pengecekan bisa dilakukan di privilege mode .

ini dia hasil pengetesan / pengecekan ip , dan jika sudah begini tandanya sukses...

gambar14(SR-SB2-DL)

gambar15(SR-SB2-DL)

oke ... itu saja yang bisa saya sharing , jika ada kekurangan bisa ditambahkan , jika kelebihan bisa dikurangi , semoga bermanfaat .....
