Membangun jaringan VoIP dengan MikroTik dan Trixbox

Membangun jaringan VoIP dengan MikroTik dan Trixbox

Hai , balik lagi bersama saya di blog skyblues2 , kali ini saya akan sharing tentang cara membangun jaringan VoIP dengan MikroTik dan Trixbox, oke sebelum kita mulai konfigurasinya , kita lihat dulu topologinya..

gambar1(JVMT-SB2-DL)

Oke setelah melihat topologinya , kita mulai saja konfigurasinya ,

1. Login Winbox/MikroTik

Langkah pertama untuk konfigurasinya adalah login mikrotik dengan cara meremotenya melalui winbox .

gambar2(JVMT-SB2-DL)

Login menggunakan MAC address saja , caranya klik pada MAC address router yang akan agan remote , lalu klik connect untuk login , kemudian agan akan masuk ke workspace winbox agan.

2. Setting IP pada Trixbox

Langkah selanjutnya adalah menyetting ip pada trixbox agan , setting ip sesuai dengan kemauan dan keadaan agan :v cara untuk menyettingnya dengan mengetikkan perintah netconfig

gambar3(JVMT-SB2-DL)



Nah agan akan masuk ke tampilan setting ip untuk server trixbox agan , jika sudah disetting , klik ok untuk melanjutkan

3. Ganti IP Fisik / Client

Langkah selanjutnya adalah menyetting ip untuk client agan , pastikan ipnya satu network dengan ip server agan , dan untuk ip dns server , isikan dengan ip server agan

gambar4(JVMT-SB2-DL)



Test ping ke server agan , lakukan ping dari client ke server , jika reply berarti agan berhasil....

gambar5(JVMT-SB2-DL)

4. Akses via Browser

Setelah melakukan test ping dan berhasil , sekarang kita akan melakukan akses via browser , cara mengaksesnya yaitu dengan mengakses ip server agan ,

gambar6(JVMT-SB2-DL)

Setelah terbuka halaman awal dari trixbox , agan harus login ke halaman adminnya , caranya dengan mengklik switch pada pojok kanan atas halaman awal tersebut , setelah terklik , maka agan disuruh memasukkan nama akun , tenang saja , disini kita akan menggunakan yang sudah ada secara default , yaitu dengan username maint dan passwordnya yaitu password

gambar7(JVMT-SB2-DL)

Setelah agan memasukkan nama user dan passwordnya , agan klik login untuk masuk , dan akan keluar tampilan admin dari trixbox .

5. Akses FreePBX dan Buat User

Setelah agan masuk ke halaman awal admin , sekarang agan akan mengakses FreePBX ,  caranya adalah dengan memilih menu Asterisk di tab menu dropdown kemudian pilih option FreePBX.

gambar8(JVMT-SB2-DL)

Setelah agan mengklik itu , maka akan keluar tampilan FreePBX nya , setelah itu pilih Menu Extension ,

gambar9(JVMT-SB2-DL)


Setelah agan klik extensions , tahap selanjutnya adalah membuat akun untuk client agan , disini saya akan membuat 2 akun yang bernama dhika dan chris , bagaimana cara membuat akunnya ? caranya seperti ini :


a. Klik Add Extension

gambar10(JVMT-SB2-DL)



b. Isikan Informasi / data tentang user/client

gambar11(JVMT-SB2-DL)

gambar12(JVMT-SB2-DL)

Isikan informasi user sesuai dengan kebutuhan agan , jika sudah maka agan klik save , kemudian akan kembali ke tampilan awal menu extension. Setelah itu klik apply configuration , lalu klik lagi continue with reload. langkah ini digunakan untuk menerapkan konfigurasi usernya .


6. Setting IP Address

Langkah selanjutnya adalah setting ip address , kali ini kita akan menyetting 2 ip sekaligus , yaitu yang pertama untuk ethernet 2 yang terhubung langsung ke internet , yang kedua untuk adapter wlan 1 , sebagai ip access point untuk wifi agan nanti...



Pada Menu Winbox klik pada menu ip->Address





gambar13(JVMT-SB2-DL)



a. Ethernet 2 ( IP INTERNET )

Setting ip nya terserah agan , sesuai dengan kebutuhan , ya intinya dikondisikan saja :v disini saya mengisi 172.168.43.23 dengan subnet /24 , oh iya jangan lupa juga pilih interfacenya , pilih ethernet 2 , untuk network kosongkan saja , karena nantinya akan terisi secara otomatis , kemudian klik apply lalu ok



gambar14(JVMT-SB2-DL)

b. Wlan 1 ( IP ACCESS POINT )

Selanjutnya adalah menyetting ip untuk access point agan , masukkan ip terserah agan , tapi harus berbeda network , disini saya menggunakan ip privat 192.168.43.24 dengan menggunakan subnet /24 , caranya sama seperti diatas , klik apply dan OK

gambar15(JVMT-SB2-DL)

7. Setting Wireless



yak , setting ip sudah , maka selanjutnya adalah setting wirelessnya , untuk menyettingnya agan bisa mengklik tab wireless pada menu bar winbox agan , maka akan keluar tampilan seperti ini :



gambar16(JVMT-SB2-DL)



Jika belum aktif , maka aktifkan terlebih dahulu dengan mengklik wlan tersebut lalu klik 'ceklis' , setelah aktif , maka langkah selanjuntnya membuat security profilesnya , caranya klik tab security profiles



gambar17(JVMT-SB2-DL)



untuk apa security profile itu ? untuk memproteksi AP agan dari pengguna illegal , intinya sih nambahin password aja buat AP agan , oke caranya , pada window wireless tadi , beralihlah ke tab Security Profiles , kemudian klik tanda '+' untuk menambahkan security profiles agan, jika bingung , perhatikan gambar dibawah ini :



gambar18(JVMT-SB2-DL)

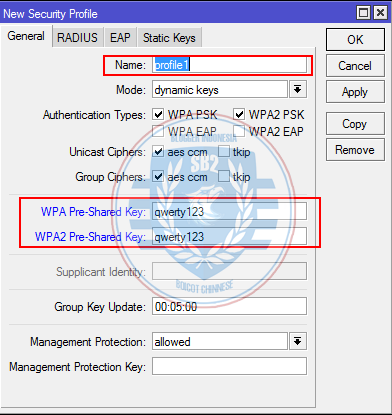

Maka akan muncul window baru , nah pada window ini agan silahkan setting security profile agan sendiri , disini saya hanya mengisi hostname security profilenya , dan mengisi WPA , WPA2 preshared key / password untuk AP saja , lalu klik apply dan ok



gambar19(JVMT-SB2-DL)



Langkah selanjutnya adalah kembali ke window setting wireless tadi :



gambar20(JVMT-SB2-DL)

Sekarang kita akan ubah settingannya , ubah menjadi seperti ini / seperti pada gambar diatas :

Mode , ubah ke ap bridge ( settingan untuk tipe pemancar )

Band ,  ubah ke 2GHz-B/G ( settingan untuk tipe hotspot )

Wireless Protocol , ubah ke 802.11

SSID , terserah agan ( untuk nama wifi / AP agan )

SecProf , ubah menjadi profile yang agan buat tadi ( untuk keamanan /passwd )



Setelah disetting , maka klik apply lalu Ok.



8. Setting DNS



Untuk mengatur / setting DNS , agan bisa mengklik ip -> DNS , kemudian setelah diklik akan ada muncul window baru , Sekarang kita akan edit ip servernya , klik pada gambar segitiga kebawah ( ada disamping textbox server ) , lalu pilih ip server/ ip yang agan buat pada ethernet 2 , jika sudah klik apply dan oke. :



gambar21(JVMT-SB2-DL)

9. Setting NAT

Selanjutnya adalah konfigurasi NAT , NAT disini bisa dikatakan juga sebagai firewall , jadi disini kita bisa memberikan hak akses untuk membuka hostpot , agan bisa membuka windownya dengan IP -> Firewall -> NAT. Langsung saja ini window NAT , jika sudah terbuka :



gambar22(JVMT-SB2-DL)

Langsung saja , kita akan menambahkan NAT nya , caranya dengan mengklik tanda '+' untuk membuat baru , kemudian akan muncul window baru lagi :



gambar23(JVMT-SB2-DL)



Lalu pilih Chainnya menjadi srcnat , kemudian beralih ke tab action , lalu pilih masquerade , setelah selesai klik apply lalu oke

gambar24(JVMT-SB2-DL)

10. Bridge



Langkah selanjutnya adalah menambahkan bridge untuk masing-masing interface dengan cara klik menu Bridge.Lalu pilih ports lalu klik simbol (+).Lalu masukan interface ether 2

gambar25(JVMT-SB2-DL)

jangan lupa menambahkan bridge pada interface wlannya juga

11. DHCP



Langkah selanjutnya adalah dengan membuat DHCP servernya , caranya adalah dengan mengklik menu IP->DHCP Server , Kemudian pilih DHCP setup , maka akan keluar tampilan seperti ini :

gambar27(JVMT-SB2-DL)



masukan interfacenya yaitu interface bridge1 .  lalu klik next...



gambar28(JVMT-SB2-DL)

masukan ip networknya .Lalu kik next



gambar29(JVMT-SB2-DL)

Lalu masukan ip gatewaynya. Klik next....

gambar30(JVMT-SB2-DL)

kemudian berikan range address yang akan diberikan ke client,Disini saya membuat client akan dapat ip dari range 192.168.43.2-254.Lalu klik next



gambar31(JVMT-SB2-DL)


Lalu masukan DNS server yaitu ip server.Lalu klik next



gambar32(JVMT-SB2-DL)



Lalu atur lease time(waktu expire ip) , klik next untuk melanjutkan

gambar33(JVMT-SB2-DL)

12. Verifikasi

Langkah yang terakhir adalah verifikasi , sekarang saya akan mencoba menelpon dari akun yang saya buat tadi . Oh iya disini saya menggunakan aplikasi zoipper dari smartphone android , untuk cara pemakaiannya sebagai berikut , KLIK add account , pilih SIP Account , kemudian isikan informasinya sesuai yang sudah agan daftarkan pada server :

gambar34(JVMT-SB2-DL)

Setelah diisi informasinya pada kedua akun , sekarang kita coba melakukan ujicoba melakukan telpon , caranya ketikkan saja nomor telponnya lalu hubungi dan yak akhirnya kita saling terhubung ...

gambar35(JVMT-SB2-DL)

gambar36(JVMT-SB2-DL)

gambar37(JVMT-SB2-DL)

gambar38(JVMT-SB2-DL)

Oke sekian dulu postingan dari saya untuk kali ini , sampai jumpa di next post..
