Lab 1.2 Cara Konfigurasi Dynamic Routing EIGRP

Dynamic Routing EIGRP (Cisco Packet Tracer)

 QUOTE : -JANGAN ADA COPAS DIANTARA KITA- : QUOTE

Hai hai ..... kembali lagi bersama saya ,ya saya adalah admin dari blog skyblues2 ini :D, setelah kemarin saya posting tentang Cara Konfigurasi Static Route pada CPT. kali ini saya akan menjelaskan tentang Dynamic Routing .... apa itu Dynamic Routing ? Dynamic routing adalah sebuah router yang  memiliki dan membuat tabel routing secara otomatis.

Seperti yang kita ketahui bahwa saya juga masih belajar dalam hal ini , jadi anggaplah kita sharing ilmu saja .. jika salah mohon dibenarkan , jika benar harap dimaklumi ... hehehe :v ,

Seperti sebelum sebelumnya , jika kita mau konfigurasi atau melakukan hal , kita harus mengetahui maksud dan tujuan konfigurasi ini ,

lalu .... apa yang dimaksud dengan EIGRP itu ? mungkin masih banyak yang belum tau apa itu EIGRP ? oke sama saya juga baru tau , EIGRP adalah kependekan dari Enhanced Interior Gateway Routing Protocol . Maksudnya apa ?
maksudnya EIGRP ini adalah protokol ( jalur ) routing yang merupakan produk dari CISCO , yang tentunya hanya bisa dijalankan pada router CISCO saja. Oke ada beberapa kelebihan dari EIGRP ini , tapi kelebihan utamanya adalah protokol routing satu satunya yang bisa membackup route bila terjadi perubahan network , Router ini hanya melakukan kalkulasi ulang jika gagal dalam proses backup route.

Oke sudah terlalu banyak saya mengetik dan menjelaskan , daripada buang waktu , kuota internet dan bandwith wi-fi orang , mari saja kita mulai konfigurasinya :

1. BUAT TOPOLOGI

gambar1(EIGRP-SB2-DL)

ya , betul sekali dan sudah jelas sekali yang pertama harus dilakukan adalah membuat sebuah topologinya , karena kalau tidak ada topologi apa yang nanti akan kita konfig ? , sekali lagi , topologi ini bisa kalian kembangkan seperlunya kalian... saya memakai router tipe 1841 dan kabel tipe cross ...



2. ATUR HOSTNAME DAN IP ROUTER

 A. ROUTER JAKARTA

gambar2(EIGRP-SB2-DL)

cara diatas adalah cara konfigurasi / memasukkan ip address pada router Jakarta interfaces fastethernet 0/0.

B. ROUTER BANDUNG

gambar3(EIGRP-SB2-DL)

C. ROUTER SEMARANG

gambar4(EIGRP-SB2-DL)

cara konfigurasi router semarang sebenarnya hampir sama dengan router bandung , hanya saja berbeda ip dan interfacesnya ...


D. ROUTER 4 SURABAYA

gambar5(DR-SB2-DL)

oke lanjut , hal kedua yang harus kita lakukan adalah mengatur IP pada masing masing router , ip-nya juga bisa kalian atur sesuai kebutuhan ....

---untuk mempercepat pengetikan bisa dilakukan dengan menekan tombol tab , berhubung disini saya melakukannya , jadi jangan bingung kalau ada 'command' yang belum selesai---

3. konfigurasi EIGRP

A. ROUTER JAKARTA

gambar6(EIGRP-SB2-DL)

tambahkan ip address , kemudian masuk ke router EIGRP lalu masukkan ip network pada interface Fastethernet yang sudah disetting di awal ( 10.10.10.0 ) lalu masukkan ip network interface loopback ( 6.6.6.6 ) .

jika bingung , tenang ... penjelasan ada dibawah

B. Router Bandung

gambar7(EIGRP-SB2-DL)

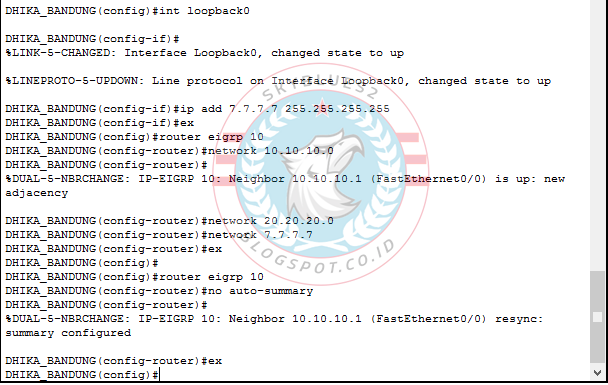

kali ini memang , konfigurasinya sedikit berbeda ,karena adanya interface baru , perbedaannya hanya pada memasukkan ip network interface lain .. bisa dilihat disana ada ip 20.20.20.0 itu adalah ip network tetangga sebelah , prinsipnya router ini adalah sebagai penghubung kedua network.


C. Router Semarang

gambar8(EIGRP-SB2-DL)

Selanjutnya adalah router ke 3 , pola konfigurasinya sama saja dengan router ke 2 , namun tentunya ip networknya yang berbeda.

D. Router Surabaya

gambar9(EIGRP-SB2-DL)

konfigurasi router ke 4 hampir mirip dengan router ke 1 , dimana network yang dimasukkan adalah ip networknya sendiri saja...

Mungkin anda butuh Penjelasan :

Disini kita menggunakan Interface Loopback . Apa itu interface loopback ? merupakan interface logic bukan fisik, jadi loopback tidak memiliki kabel fisik yang terhubung ke router atau switch tersebut.

dari gambar diatas banyak yang menggunakan command no-auto summary , sebenarnya apa fungsinya ? fungsi dari no-auto summary adalah agar protokol EIGRP tidak meringkas sebuah subnet dari classful besar (ip hostnya) pada batas classful ( atau biasa disebut ip networknya saja ), jadi jika kita mengaktifkan dan mau meringkas sebuah subnet , maka command 'auto summary' lah yang menjadi solusinya....

pola , ya ingat post kemarin ? jika tidak baca dulu disini : Cara Konfigurasi Static Route pada CPT. , hehe :D

ini dia pola tersebut  :

gambar10(EIGRP-SB2-DL)

Pola tersebut bisa dilihat pada router 1 dan router 4

dan ini adalah pola pada router 2 dan router 3 :

gambar11(EIGRP-SB2-DL)

Berikut ini adalah salah satu verifikasi dari dynamic routing diatas :

untuk melihat ip route bisa dilakukan dengan command : 'sh ip route'

gambar12(EIGRP-SB2-DL)

untuk melihat informasi device tetangga bisa dilakukan dengan command : 'sh cdp neighbours'

gambar13(EIGRP-SB2-DL)

Maksud dari gambar diatas (kotak merah) adalah router bandung yang merupakan router tetangga jakarta memiliki informasi platform/tipe yang dipakai adalah tipe 1841 , koneksinya dengan router jakarta menggunakan interfaces fastethernet 0/0 , R yang dimaksud adalah inisial router.

untuk melihat ip tetangga bisa dengan command : 'sh ip eigrp neighbours'

gambar14(EIGRP-SB2-DL)

10.10.10.2 merupakan ip tetangga dari router jakarta , yaitu router bandung yang memiliki interfaces fastethernet 0/0

untuk melihat traffic bisa mengetikkan command : 'sh ip eigrp traffic'

gambar15(EIGRP-SB2-DL)

untuk melihat topology dynamic routing EIGRP bisa dilakukan dengan mengetik command : 'sh ip eigrp topology'

gambar16(EIGRP-SB2-DL)

Setelah semua tahap konfigurasi selesai , maka tahap selanjutnya adalah pembuktian / pengecekan ,pengecekan bisa dilakukan dengan cara ping di privilege mode, oke berikut ini adalah screen shotnya jika berhasil :

gambar17(EIGRP-SB2-DL)

gambar18(EIGRP-SB2-DL)

gambar19(EIGRP-SB2-DL)

gambar20(EIGRP-SB2-DL)

Jika semua sukses dan seperti pada gambar , saya ucapkan selamat , dan jika belum berhasil , silahkan dicoba lagi dengan teliti , sekian dari saya , kurang tambahnya mohon maaf , SEMOGA BERMANFAAT ^_^
