Lab 1.3 Cara Konfigurasi Dynamic Routing OSPF

Cara konfigurasi Dynamic Routing OSPF

- QUOTE : JANGAN ADA COPAS DIANTARA KITA : -QUOTE

Hai hai semua .... apakabar kalian semua ??.... kembali bersama saya masih diblog yang sama , masih dengan orang yang sama dan teathring hotspot orang yang sama . Masih ingatkah dengan 2 post yang kemarin ? jika ingat bagus , jika tidak ya tidak apa apa , atau mungkin bagi kalian yang belum membaca bisa kalian baca disini : Cara Konfigurasi Dynamic Routing EIGRP ,Cara Konfigurasi Static Route, sebenarnya cara konfigurasinya hampir tidak jauh berbeda , kalian hanya perlu tau dan paham saja tentang konfignya.

Sebenarnya apa itu OSPF ? OSPF merupakan kependekan dari O Shortest Path First , dilihat dari namanya , fungsi dari OSPF tersebut bisa kita ketahui , dimana OSPF tersebut bisa mencari jalur terbaik dengan menggunakan costnya. OSPF dapat membagi network yang besar menjadi lebih kecil , itu biasa disebut dengan area.

oke daripada banyak membuang waktu mari kita mulai saja tutor kali ini ...

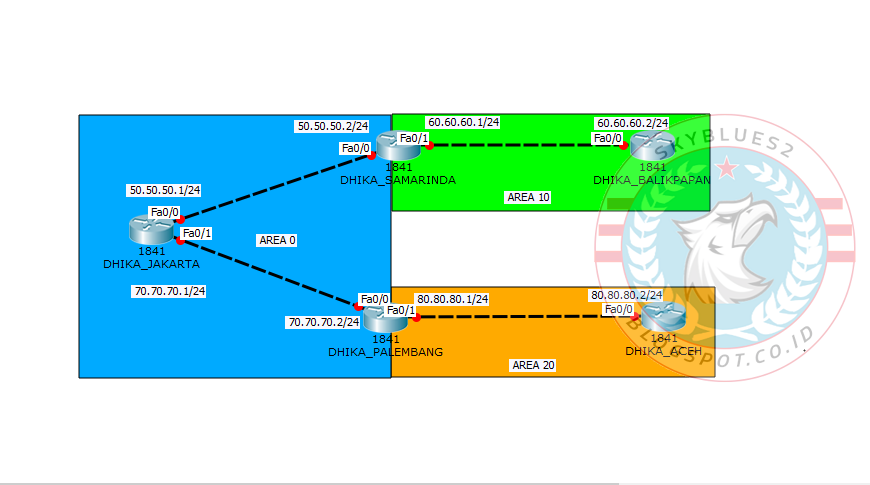

1. Buat Topologi

gambar1(OSPF-SB2-DL)

topologi bisa kalian modifikasi sesuai kebutuhan kalian , dalam lab ini harus tersedia area area ya ... karena itulah tujuan lab ini , yaitu membagi network yang besar menjadi beberapa network yang kecil atau biasa disebut area. Oh iya , di lab ini harus tercantum area 0 , karena area 0 berfungsi sebagai backbone ( tempat berkumpulnya area yang lain ).

2. Setting IP

a. Router Jakarta

Cara diatas adalah 2 cara konfigurasi ip address pada router jakarta dengan interfaces/port yang berbeda. fungsi no sh diatas adalah untuk menyalakan port router...


b. Router Samarinda

gambar3(OSPF-SB2-DL)

cara ini juga sama seperti dengan cara diatas , hanya saja berbeda ip dan interfacesnya/ portnya...

c. Router Balikpapan

gambar4(OSPF-SB2-DL)

d. Router Palembang

gambar5(OSPF-SB2-DL)

e. Router Aceh

gambar6(OSPF-SB2-DL)

3. Lakukan setting ip loopback dan Router OSPF

a. Router Jakarta

gambar7(OSPF-SB2-DL)

yang berada di kotak merah adalah interface loopback dan ip loopback , bagi yang belum mengetahui apa itu loopback , loopback merupakan interface logic bukan fisik, jadi loopback tidak memiliki kabel fisik yang terhubung ke router atau switch tersebut.

sedangkan yang berada di kotak biru adalah cara konfigurasi router ospf , yang didaftarkan pada router ospf merupakan ip network subnet dan area yang terkoneksi atau terhubung dengan router tersebut.

b. Router Samarinda

gambar8(OSPF-SB2-DL)

untuk konfigurasi router ini juga hampir sama dengan yang diatas , yang membedakan adalah ip yang terhubung langsung dengan router tersebut.

c. Router Balikpapan

gambar9(OSPF-SB2-DL)

d. Router Palembang

gambar10(OSPF-SB2-DL)

e. Router Aceh

gambar11(OSPF-SB2-DL)

4. Verifikasi

  a. Show JAKARTA

kali ini kita akan melihat ip route dengan cara "sh ip route" di privilege mode

gambar12(OSPF-SB2-DL)

Penjelasan pada gambar , perhatikan gambar ...

-kotak hijau = 'c' , maksudnya interface tersebut sudah menunjukkan status connect

-kotak biru = ' O IA ' , maksudnya adalah interface tersebut telah terkonfigurasi menjadi  OSPF , tapi berasal dari area lain atau area tetangganya.

-kotak merah =  menujukkan bahwa router jakarta telah tersambung dengan interface pemilik ip 9.9.9.9 melalui jalur / ip 70.70.70.2 dengan interface fastethernet 0/1 router palembang.

b. IP OSPF Neighbor

gambar13(OSPF-SB2-DL)

disini kita melihat ada 2 interface tetangga , yaitu 8.8.8.8 (ROUTERPALEMBANG) dengan interface fastethernet 0/1 dan 6.6.6.6 (ROUTERSAMARINDA) dengan interface fastethernet 0/0.



c. Show Samarinda

gambar14(OSPF-SB2-DL)

maksud dari gambar yang berkotak biru adalah route OSPF yang hanya mencakup 1 area saja ,
kotak merah adalah cost tujuan dari rumus OSPF ,
kotak hijau merupakan administrative distance router OSPF ,

  d. sh ip OSPF database

gambar15(OSPF-SB2-DL)

penjelasan dari gambar diatas adalah ,

-kotak hijau : merupakan identitas dari router jakarta
-kotak merah : daftar ip address yang terkoneksi pada area 0

e. Verifikasi Ping

gambar16(OSPF-SB2-DL)

gambar17(OSPF-SB2-DL)

gambar18(OSPF-SB2-DL)

gambar19(OSPF-SB2-DL)

gambar20(OSPF-SB2-DL)

sekian postingan kali ini , mudah mudahan bisa bermanfaat bagi kalian semua ^_^ thanks for visit ...
tunggu post selanjutnya :3

Salam 3 stripes and red stars !!!!....
