Lab 1.5 Cara Konfigurasi Extended Access List

Konfigurasi Extended Access List

QUOTE : -JANGAN ADA COPAS DIANTARA KITA- : QUOTE



Halo..... Kabar baik semuanya ? mudah mudahan saja .... sudah bosan dengan saya ? mudah mudahan enggak :3 sudah beli kuota ? mudah mudahan udah juga ya :v

Setelah sebelumnya saya memposting 4 lab yaitu static, eigrp , ospf , dan s-acl , sekarang saatnya saya akan membahas lab ke 5 :v tentang x-acl yaitu extended access-list , sebenarnya apa itu extended access-list ? sebenarnya extended access-list itu sama seperti standard access-list yaitu memfiltering ip source dan host , tapi kelebihan extended access-list itu bisa memfiltering destinationnya juga. (contohnya untuk mengakses ftp , www , telnet , dll.)

nah jika yang diatas sudah kita ketahui semua , maka saatnya kita konfigurasi....

1. buat topologi

gambar1(XAL-SB2-DL)

disini saya membuat topologi persis seperti lab 4 , karena pada dasarnya lab ini adalah lanjutan dari lab 4 , bagi yang belum tau lab 4 itu seperti apa , silahkan baca disini Cara konfigurasi standard access-list pada CPT , seperti biasanya , sebelum mengkonfigurasi mari kita buat topologi  terlebih dahulu, karena apa yang mau kita konfig jika tidak ada topologinya ? hayo bingung kan ?

2. Setting ip pc

gambar2(XAL-SB2-DL)

gambar3(XAL-SB2-DL)

3. Setting IP router

A. Router Sumatra

gambar4(XAL-SB2-DL)

untuk interface Gig0/0 pastikan jadikan itu sebagai gateway nya ....

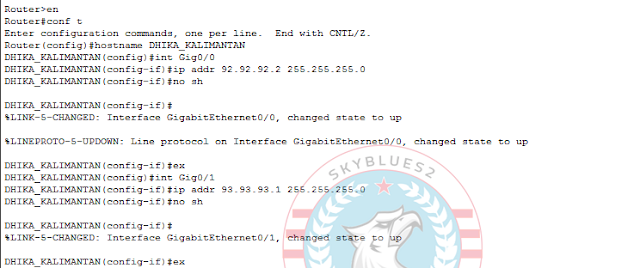

 B. Router Kalimantan

gambar5(XCL-SB2-DL)

C. Router Papua

gambar6(XAL-SB2-DL)

sebenarnya cara ini sudah terlalu mainstream dan seharusnya tidak usah diulang ulang , karena yang namanya memasukkan ip itu harus , karena kalo tidak ada ip bagaimana cara kita menentukan alamatnya ? tapi karena ini berbeda dengan lab sebelumnya , its oke wae lah mas .... Hampir sama seperti router Sumatra , tapi router papua memakai Interface Gig0/1 sebagai gatewaynya.....

4. Setting ip server

gambar7(XAL-SB2-DL)

5. Setting ip loopback & eigrp router

A. Router Sumatra

gambar8(XAL-SB2-DL)

masukkan ip loopback ( 6.6.6.6 ) dan subnetnya lalu konfigurasi router eigrp dengan memasukkan ip network yang terhubung dengan router tersebut.

 B. Router Kalimantan

gambar9(XAL-SB2-DL)

konfigurasi router eigrp dengan memasukkan ip network yang terhubung dengan router tersebut .

tanda kotak merah merupakan adanya ip baru yang terdaftar
dan statusnya langsung up...



C. Router Papua

gambar10(XAL-SB2-DL)


konfigurasi router eigrp dengan memasukkan ip network yang terhubung dengan router tersebut , sama dengan router kalimantan , jika ada tanda seperti pada kotak merah , maka itu statusnya ada ip baru yang terdaftar dan statusnya up ....



6. Lakukan tes ping dari pc ke server

gambar11(XAL-SB2-DL)

gambar12(XAL-SB2-DL)



7. lakukan tes web browser dari pc ke server

gambar13(XAL-SB2-DL)



8. lalu ketikkan perintah di bawah ini

gambar12(XAL-SB2-DL)

eq www : fungsinya adalah untuk mengeblok / filtering pc untuk mengakses web pada server ,

9. lakukan ping kembali dari pc ke server

gambar14(XAL-SB2-DL)

hasilnya reply ? ya memang , pc1 disetting bisa terkoneksi dengan server hanya saja tidak bisa mengakses web server

10. lakukan pengecekan pada pc ke web server

gambar15(XAL-SB2-DL)

hasilnya RTO ? request Time out ? maka berhasil lah usahamu nak .... karena itulah tujuan dari lab ini ,
pc yang disetting dengan extended access-list bisa melakukan ping , tetapi tidak bisa mengakses web server , kenapa ? karena ada sebuah perintah 'eq www'

mungkin itu saja yang bisa saya post di kesempatan kali ini, semoga bermanfaat ^_^ lain kali di kesempatan lain saya bisa dapat kartu bebas penjara , eh salah , maksudnya bisa posting hal hal yang bermanfaat lagi....
